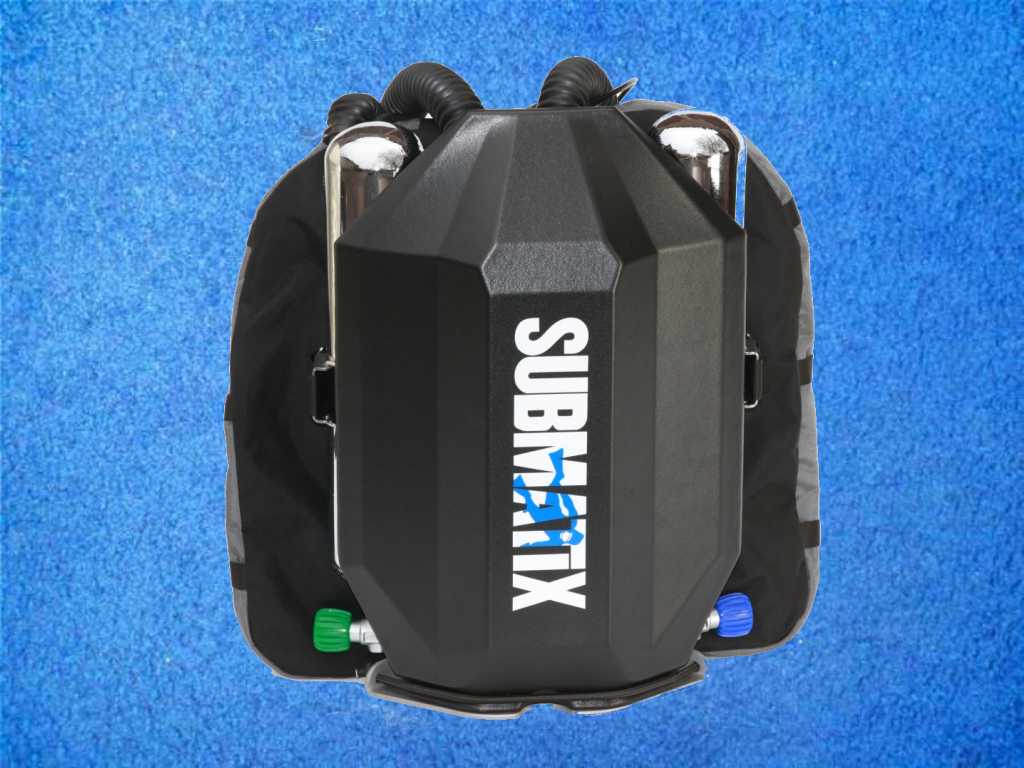

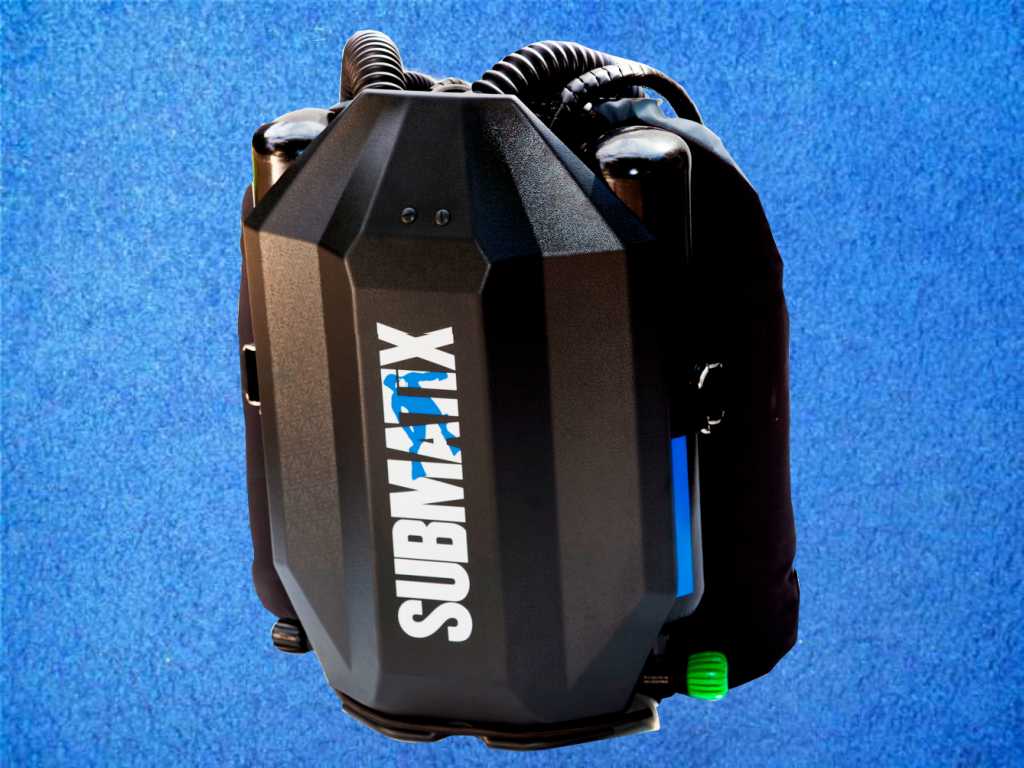

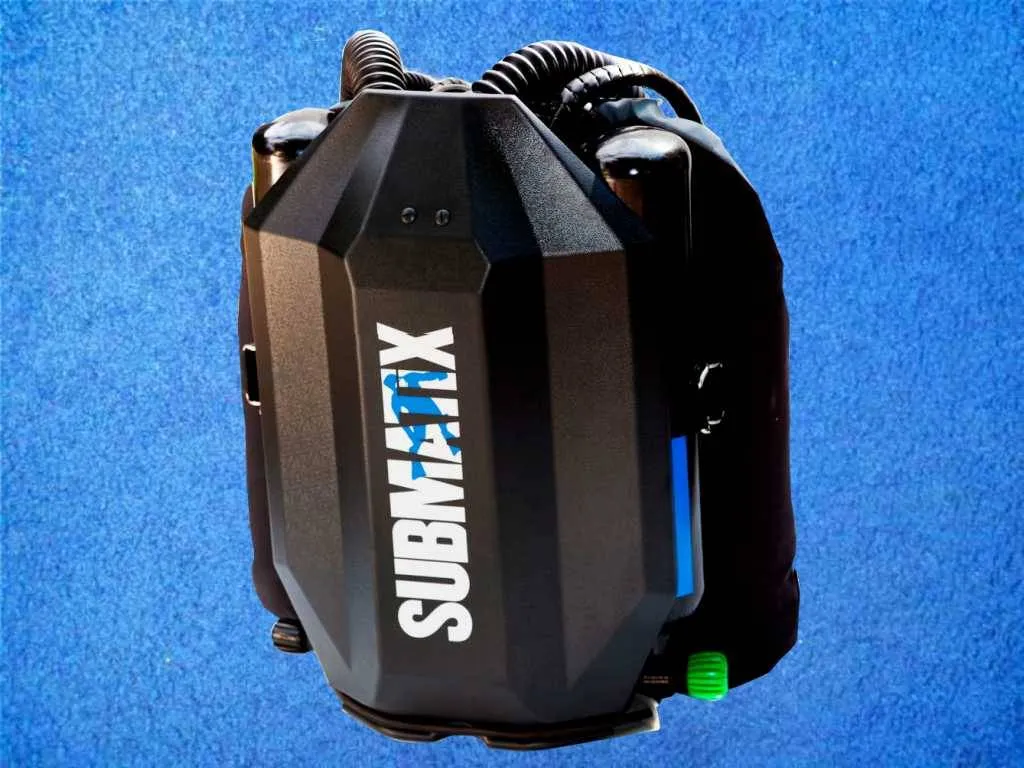

Submatix Quantum Mini eCCR

Submatix Quantum Mini eCCR

Der Quantum Mini ist das Ergebnis von über 15 Jahren Rebreatherentwicklung.

Der Quantum Mini ist in der Standard Version ein elektronisch gesteuerter eCCR Rebrather. Der Quantum Mini kann weiterhin als mCCR, emCCR und eSCR Rebreather genutzt werden. Damit steht dem User ein extrem flexibeles Tauchgerät zur Verfügung.
Im Vordergrund der Entwicklung standen: Flexibilität, Einfachheit, Zuverlässigkeit, Servicefreundlichkeit und Reisetauglichkeit.
Der Quantum Mini Rebreather hat einen Kalkbehälter mit einem Füllvolumen von ca.2,7kg, durch dies Konstruktion konnte die Größe und das Gewicht des Systems stark reduziert werden.

Die Quantum Mini eCCR vereint alle Submatix-Innovationen in einem Gerät.

- SPX42 Tauchcomputer/Setpointcontroller
- O2-Booster (optional als Pro-Booster)
- Oxyscan 100
- einhandbedienbares Mundstück (Patent angemeldet)
- X Con Verbindersystem (Patent angemeldet)
- Transparenter Kalkbehälter mit Gasumlenkung (Patent angemeldet)
- Backmount montierte Gegenlunge

- TCM (Temperatur Cluster Monitor) optional
- CO2 Sensor (optional)


Systembesonderheiten
- Multikopf mit integrierten ADV, low Power Solenoid, Solenoid Electronic, Sensorkammer mit bis zu 6 Sensoren
- SPX 42 Tauchcomputer / Setpoint Controller mit 3 Sauerstoffsensoren
- Redundater Oxyscan 100 mit einem extra Sauerstoffsensor
- Reduntdantes Powermanagement
- Atemschlauch mit X-Con Verbindern, keine Bewegungsbehindernde T-Stücke in der Front
- Head Up Display für high / low PPO2 Warnungen über SPX42
- Oxyscan 100 seperat für high / low PPO2 Warnungen
- Oxygen und Diluent Flaschen 2 oder 3 Liter, anderen Größen möglich

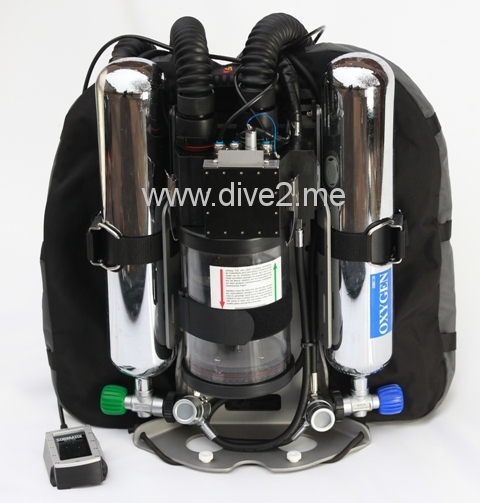

- Transparenter Kalkbehälter (ca.2,7kg) mit Gasumlenkung für komplette Ausnutzung des Absorbermaterials
- Backplate mit integrierten Bleitaschen für max. 2 x 4kg Blei


Alle Komonenten sind am robusten ALU Frame montiert



Multikopf mit X Con Connectoren zur Faltenschlauchmontage
Ladebuchse mit Power off Switch und Elektronikfach

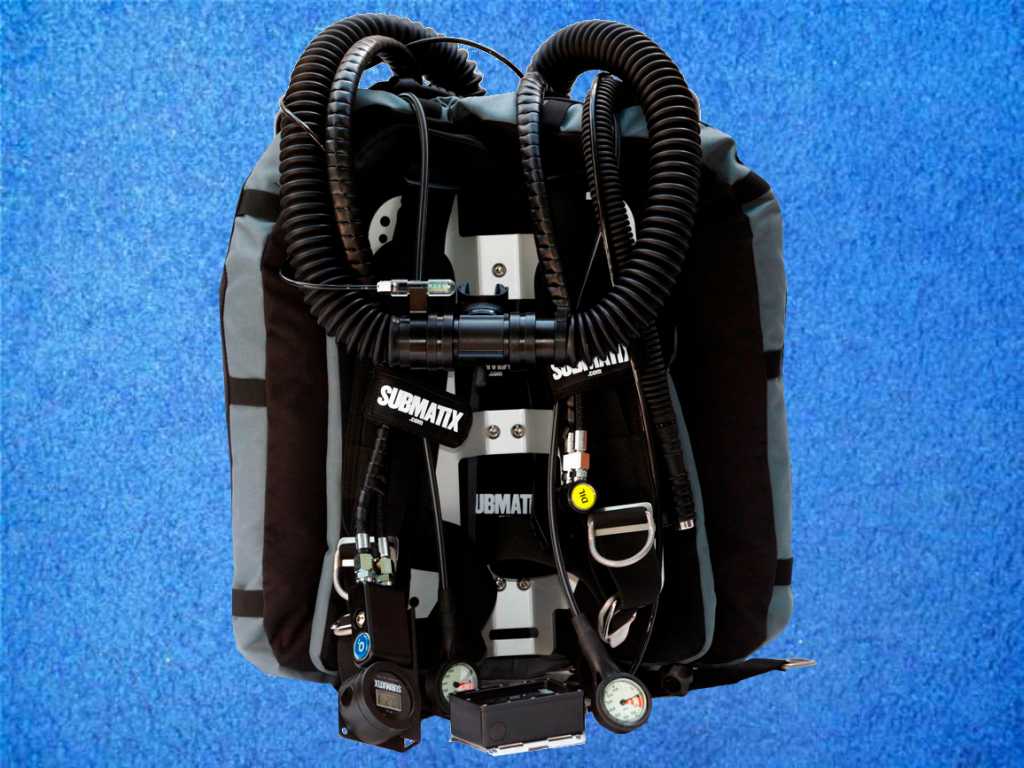

Faltenschlauch mit Mundstück und HUD



Multikopf mit ADV

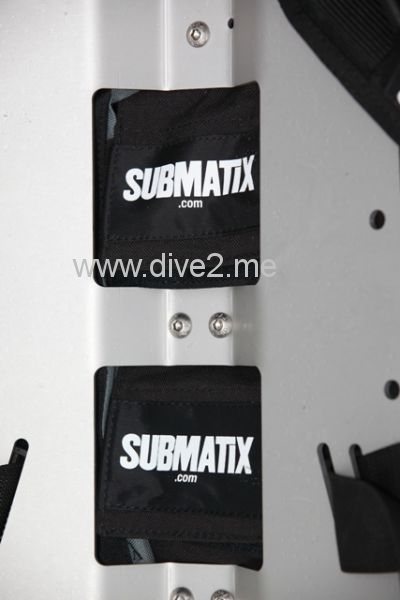

Backplate mit integrierten Bleitaschen, max 2 x 4kg Blei



- O2-Booster (MAV) zur manuellen Zudosierung von Sauerstoff
- Im O2-Pro-Booster befindet sich eine einstellbare Flowdüse für die Anwendung als mCCR Rebreather (optional)
- Optional kann ein Booster (MAV) für das Diluent installiert werden



Für das ppO2 Monitoring stehen der Submatix Oxyscan 100 und der Submatix SPX 42 zur Verfügung.
Oxyscan 100: einfacher Monitor mit low und high Warnungen (0.4/1.6)

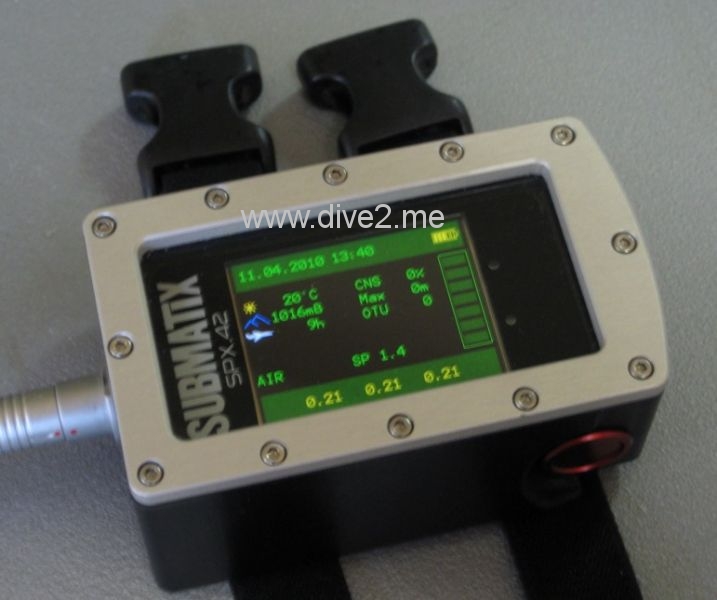

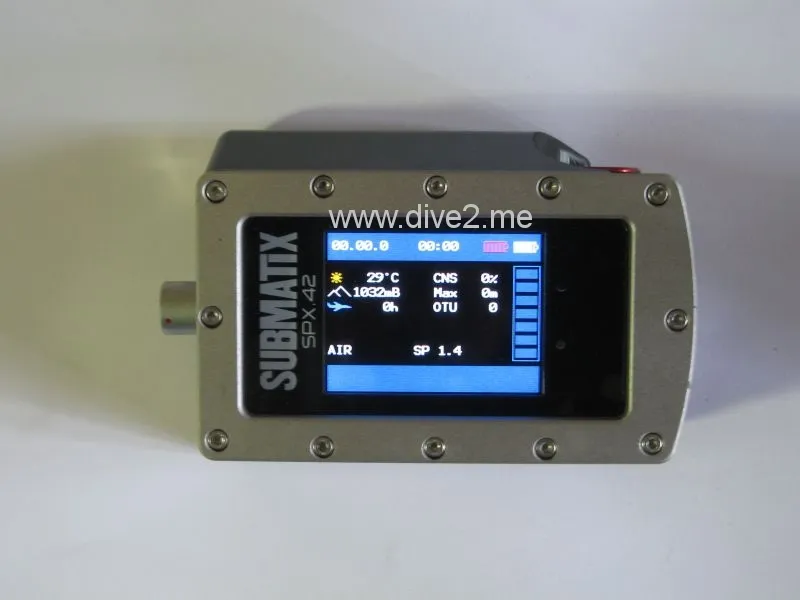

SPX 42 Tauchcomputer/Setpointontroller: Am SPX 42 können 3 Sauerstoffsensoren angeschlossen und mittels Voting Logic ausgewertet werden. EAR-Nr. WEEEDE17225017




Der SPX 42 ist ein Full Trimix tauglicher Tauchcomputer/Setpoincontroller.




Wesentliche Eigenschaften :
- Nitrox, Normoxic oder Full Trimix Version
- Bühlmann ZH-L16 mit Gradient-Faktoren
- Gasliste mit 8 Gasgemischen
- CCR/SCR/PSCR/OC Modus
- Setpointcontroller
- Bluetooth
- TCM Monitor (Optional)

Besonderheiten:
- links und rechts nutzbar, das Display kann dazu elektronisch um 180° gedreht werden.
- Bedienung über nur 2 Piezo-Taster
- Anschluss von 1 – 3 Sauerstoffsensoren und 1 x CO2-Sensor möglich
- Einstellungen und Logbuchverwaltung können über das Bluetooth-Modul einfach vorgenommen werden.

Alle Warnungen werden während des Tauchganges über das HUD angezeigt:
- Rote LED low/high PPO2
- Grüne LED Status LED für Systemfunktion
- Blaue LED Decoverstoß / zu schnelle Auftauchgeschwindigkeit

Beim HUD wurden die Warnungen auf das Wesentliche beschränkt.

Technische Daten:
- Maße L 60cm x W 42cm x H 24cm
- Gewicht 17kg ohne Flaschen / 25kg mit 2 x 3 Liter Flaschen
- Absorberfüllung 2.5kg (Standard)


Optionales Zubehör
- TCM Tempstik
- Oxygen Pro Booster
- Dilluent Booster (MAV)

SPX 42 mit
- Full TMX
- Fischer connector 7 pol. oder 10 pol.
- Bluetooth


Der Quantum Mini Rebreather hat eine CE Zulassung.
CE 0158 nach DIN EN 14143


ähnlich Abb.
